مقدمه
نوسان ولتاژ دیزل ژنراتور یکی از مشکلاتی است که نباید نادیده گرفته شود. ممکن است ژنراتور روشن شود و برق نیز در خروجی وجود داشته باشد، اما مقدار ولتاژ دائماً بالا و پایین شود. در ظاهر شاید این نوسان جزئی به نظر برسد، اما اگر ادامه‌دار باشد میتواند روی تجهیزات متصل به ژنراتور تأثیر بگذارد و نشانه‌ای از وجود مشکل در سیستم تولید یا کنترل برق باشد.
نوسان ولتاژ ممکن است هنگام روشن شدن یک مصرف‌کننده، در زمان تغییر بار، در دور آرام یا حتی در شرایط بار ثابت اتفاق بیفتد. به همین دلیل برای پیدا کردن علت، نمی‌توان فقط یک قطعه مانند AVR را مقصر دانست و باید عملکرد موتور دیزل، گاورنر، آلترناتور، سیستم تحریک، تابلو کنترل و بار متصل به دستگاه به صورت مرحله‌ای بررسی شود.
این موضوع در اهواز اهمیت بیشتری پیدا میکند؛ زیرا دیزل ژنراتورها در محیط‌های صنعتی، کارگاه‌ها، ساختمان‌ها، مراکز تجاری و پروژه‌های مختلف ممکن است در شرایط دمایی و محیطی سخت فعالیت کنند. گرمای زیاد، گردوغبار و کارکرد طولانی میتوانند نیاز به سرویس و عیب‌یابی منظم تجهیزات را افزایش دهند.
نوسان ولتاژ دیزل ژنراتور یعنی چه؟
وقتی ژنراتور در شرایط عادی کار میکند، ولتاژ خروجی باید در محدوده مناسب و نسبتاً پایدار باقی بماند. تغییرات کوچک و کنترل‌شده در زمان تغییر بار طبیعی است، اما اگر ولتاژ به شکل مداوم بالا و پایین شود، افت شدید داشته باشد یا با تغییرات محسوس همراه باشد، باید علت آن بررسی شود.
برای مثال ممکن است ولتاژ یک ژنراتور در حالت بی‌باری مناسب باشد اما با روشن شدن یک موتور یا تجهیز صنعتی افت کند و سپس دوباره بالا برود.
یا ممکن است حتی زمانی که بار تقریباً ثابت است، ولتاژ مرتباً نوسان داشته باشد.
این دو وضعیت لزوماً علت یکسانی ندارند و تشخیص تفاوت میان آن‌ها یکی از مراحل مهم عیب‌یابی دیزل ژنراتور است.
مهم‌ترین دلایل نوسان ولتاژ دیزل ژنراتور
نوسان ولتاژ میتواند از بخش‌های مختلفی ایجاد شود. مهم‌ترین موارد عبارت‌اند از:
- خرابی یا تنظیم نبودن AVR
- نوسان دور موتور
- مشکل در گاورنر
- تغییرات شدید بار
- نامتعادل بودن بار بین فازها
- ایراد در سیستم تحریک
- مشکل در آلترناتور
- شل بودن اتصالات
- مشکل در کابل‌های خروجی
- خرابی سنسورها یا تابلو کنترل
- کاهش توان موتور
- مشکلات سیستم سوخت‌رسانی
- داغ شدن بیش از حد تجهیزات
- وجود اتصال یا مصرف‌کننده معیوب در مدار
برای تشخیص دقیق، باید مشخص شود نوسان از چه زمانی شروع می‌شود و همزمان با آن چه اتفاقی در موتور یا بار رخ می‌دهد.
۱. خرابی یا تنظیم نبودن AVR
یکی از اولین بخش‌هایی که هنگام بررسی نوسان ولتاژ بررسی می‌شود، AVR یا رگولاتور اتوماتیک ولتاژ است.
AVR وظیفه دارد ولتاژ خروجی آلترناتور را کنترل و در محدوده تنظیم‌شده نگه دارد. اگر AVR دچار خرابی، تنظیم نامناسب یا اختلال در عملکرد شود، ممکن است ولتاژ خروجی پایدار نباشد.
نشانه‌های احتمالی مشکل در AVR عبارت‌اند از:
- بالا و پایین شدن ولتاژ
- افزایش یا کاهش غیرعادی ولتاژ
- ناپایداری خروجی هنگام تغییر بار
- تغییرات ولتاژ بدون تغییر محسوس در بار
- عملکرد نامناسب سیستم تحریک
البته مشاهده نوسان ولتاژ به تنهایی به معنی خراب بودن AVR نیست. قبل از تعویض این قطعه باید ورودی و خروجی آن، سیم‌کشی، سیستم تحریک و سایر عوامل مرتبط بررسی شوند.
۲. نوسان دور موتور
ولتاژ و فرکانس خروجی ژنراتور به عملکرد صحیح موتور و سرعت چرخش آلترناتور وابسته است.
اگر دور موتور ثابت نباشد، عملکرد ژنراتور نیز میتواند دچار ناپایداری شود. در این شرایط ممکن است هنگام بالا و پایین شدن دور موتور، فرکانس تغییر کند و همراه با آن شرایط ولتاژ نیز تحت تأثیر قرار گیرد.
به همین دلیل هنگام عیب‌یابی باید علاوه بر ولتاژ، فرکانس و دور موتور نیز بررسی شوند.
اگر همزمان با نوسان ولتاژ، صدای موتور نیز تغییر میکند یا دور موتور بالا و پایین می‌شود، بررسی سیستم کنترل دور اهمیت بیشتری پیدا میکند.

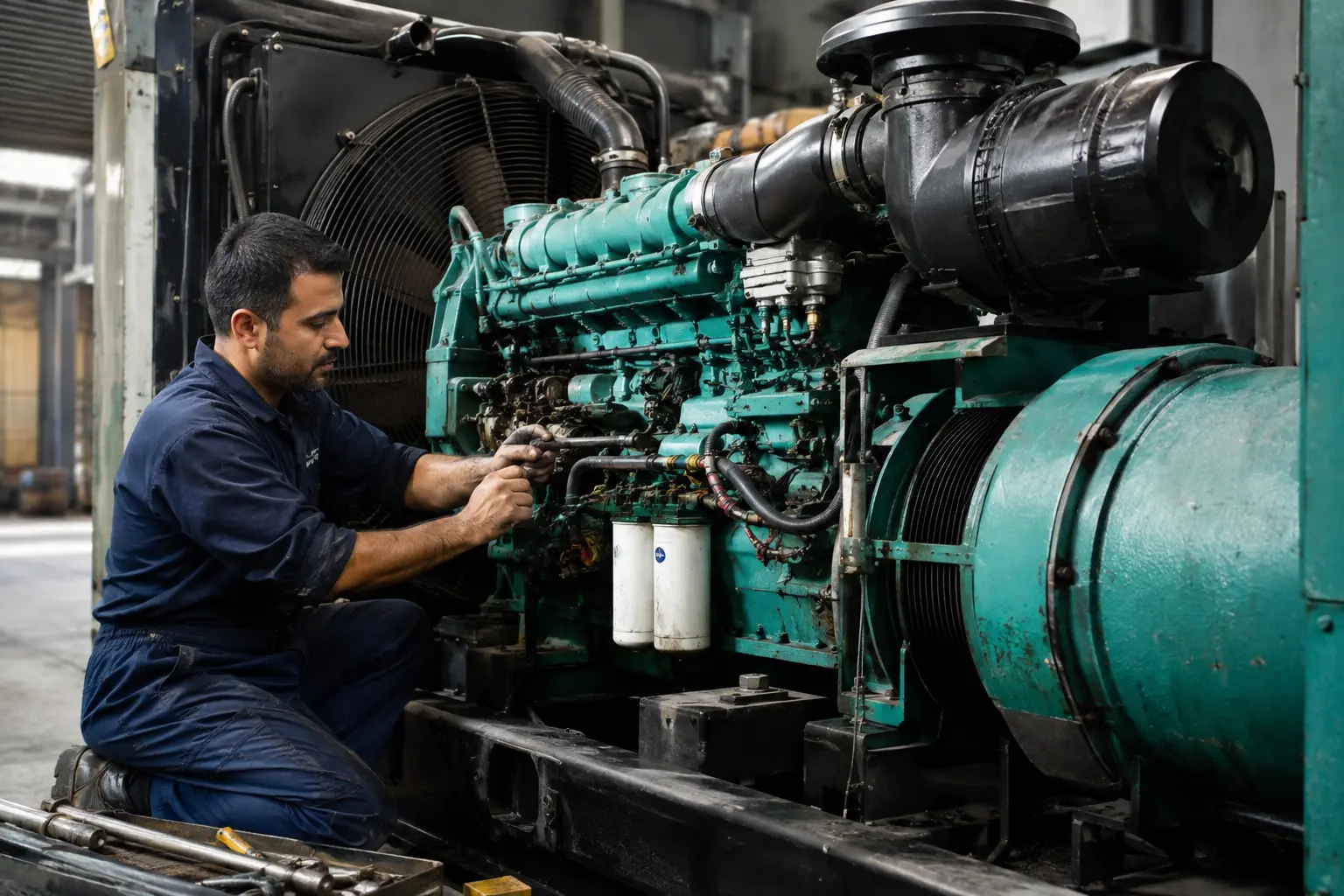

۳. ایراد در گاورنر
گاورنر وظیفه کنترل دور موتور دیزل را بر عهده دارد. در ژنراتورهایی که تحت بارهای متغیر کار می‌کنند، عملکرد صحیح گاورنر اهمیت زیادی دارد.
اگر گاورنر نتواند دور موتور را به شکل مناسبی کنترل کند، ممکن است هنگام تغییر بار، دور موتور دچار نوسان شود.
این وضعیت میتواند خود را به شکل نوسان فرکانس و بی‌ثباتی عملکرد ژنراتور نشان دهد.
در نتیجه، در یک عیب‌یابی اصولی نباید تمام تمرکز روی قسمت الکتریکی باشد. گاهی ریشه مشکل در بخش مکانیکی و کنترل دور موتور قرار دارد.
۴. تغییر ناگهانی بار
یکی از دلایل رایج تغییرات موقت ولتاژ، ورود یا خروج ناگهانی بار است.
فرض کنید یک ژنراتور در حال تأمین برق چند مصرف‌کننده است و ناگهان یک موتور الکتریکی بزرگ، کمپرسور، پمپ یا تجهیز صنعتی وارد مدار می‌شود.
در لحظه شروع کار، این مصرف‌کننده میتواند جریان بالایی دریافت کند و باعث افت موقت ولتاژ شود. پس از رسیدن سیستم به شرایط پایدار، ولتاژ باید دوباره به محدوده مناسب برگردد.
اگر افت ولتاژ شدید باشد یا مدت زیادی ادامه پیدا کند، باید توان ژنراتور، عملکرد موتور، گاورنر، AVR و شرایط بار بررسی شود.
۵. نامتعادل بودن بار بین فازها
در ژنراتورهای سه‌فاز، توزیع مناسب بار میان فازها اهمیت زیادی دارد.
اگر یک فاز بار بسیار بیشتری نسبت به فازهای دیگر داشته باشد، ممکن است عملکرد سیستم از حالت مطلوب خارج شود. در این شرایط اندازه‌گیری ولتاژ و جریان هر سه فاز میتواند اطلاعات مهمی درباره وضعیت ژنراتور در اختیار تعمیرکار قرار دهد.
عدم تعادل بار ممکن است ناشی از نحوه توزیع مصرف‌کننده‌ها در تابلو برق باشد و همیشه به معنی خرابی خود ژنراتور نیست.
به همین دلیل قبل از تعمیر قطعات اصلی، وضعیت بار و نحوه اتصال مصرف‌کننده‌ها نیز باید بررسی شود.
۶. مشکل در سیستم تحریک آلترناتور
سیستم تحریک نقش مهمی در ایجاد و کنترل میدان مغناطیسی مورد نیاز برای تولید برق دارد.
اگر در سیستم تحریک مشکلی وجود داشته باشد، ولتاژ خروجی ممکن است پایدار نباشد یا در محدوده مورد انتظار قرار نگیرد.
خرابی دیودها، مشکل در سیم‌پیچ تحریک، اتصالات، اجزای مرتبط با تحریک و سایر قطعات این بخش میتواند نیاز به بررسی تخصصی داشته باشد.
تشخیص چنین مشکلاتی معمولاً با اندازه‌گیری و تست انجام می‌شود و صرفاً از روی ظاهر دستگاه نمی‌توان درباره سلامت سیستم تحریک نظر داد.
۷. شل بودن یا خرابی اتصالات
اتصالات الکتریکی یکی از بخش‌هایی هستند که در عیب‌یابی نباید نادیده گرفته شوند.
شل بودن ترمینال‌ها، اکسید شدن محل اتصال، سوختگی کابل، اتصال نامناسب یا افزایش مقاومت در مسیر میتواند باعث ایجاد افت یا ناپایداری ولتاژ شود.
این موضوع در محیط‌های صنعتی که ژنراتور تحت لرزش، گردوغبار و کارکرد مداوم قرار دارد اهمیت بیشتری پیدا میکند.
در زمان سرویس باید اتصالات مهم تابلو، آلترناتور، کابل‌های خروجی و ترمینال‌ها بررسی شوند.

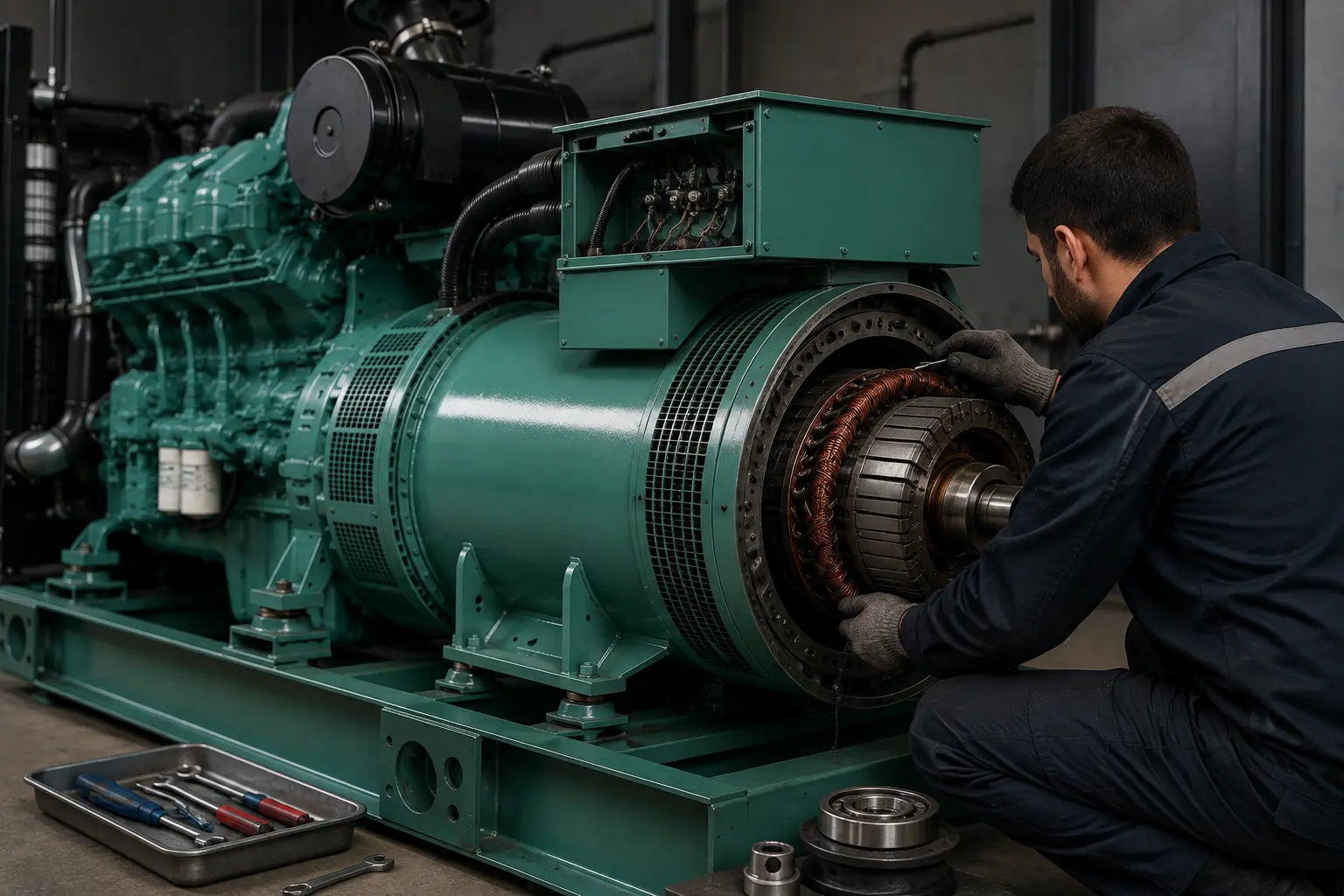

۸. مشکل در آلترناتور
آلترناتور قلب بخش تولید برق ژنراتور است. هرگونه ایراد در سیم‌پیچ‌های استاتور یا روتور، عایق‌بندی، سیستم تحریک یا سایر اجزای داخلی میتواند عملکرد الکتریکی دستگاه را تحت تأثیر قرار دهد.
اگر نوسان ولتاژ با علائم دیگری مانند گرم شدن غیرطبیعی، بوی سوختگی، صدای غیرعادی یا اختلاف ولتاژ بین فازها همراه باشد، بررسی تخصصی آلترناتور اهمیت بیشتری پیدا میکند.
در چنین شرایطی بهتر است از تعویض تصادفی قطعات خودداری شود و ابتدا تست‌های لازم انجام شود.

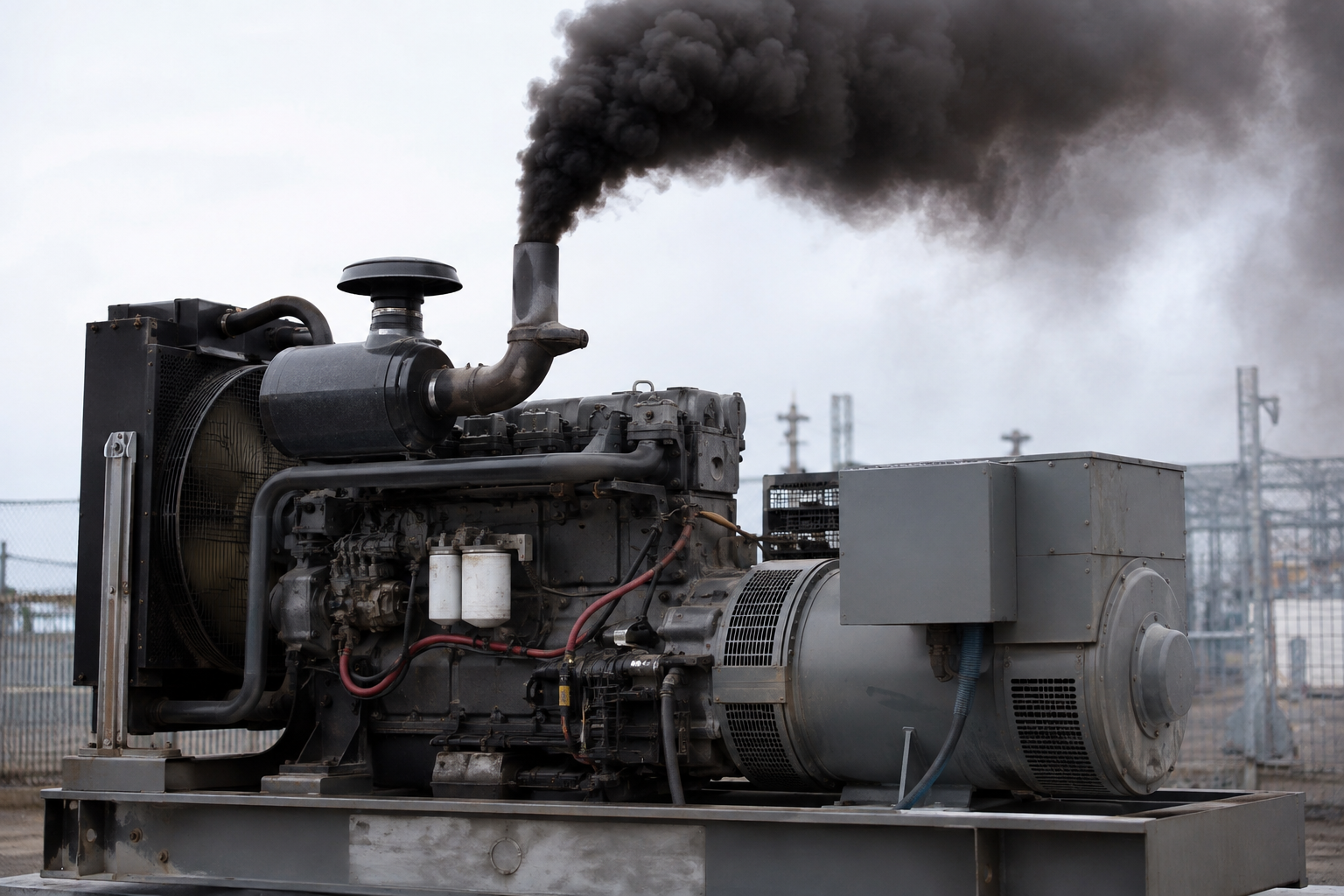

۹. مشکلات سیستم سوخت‌رسانی و کاهش توان موتور
گاهی علت نوسان ولتاژ در ظاهر الکتریکی به نظر می‌رسد، اما ریشه مشکل در موتور دیزل قرار دارد.
گرفتگی فیلتر سوخت، کیفیت نامناسب سوخت، وجود هوا در سیستم سوخت‌رسانی یا اختلال در تأمین سوخت میتواند باعث شود موتور نتواند توان مورد نیاز را به شکل پایدار تولید کند.
اگر همراه با نوسان ولتاژ، دور موتور نیز تغییر میکند، صدای موتور ناپایدار شده یا دود خروجی افزایش پیدا کرده است، سیستم سوخت‌رسانی و عملکرد موتور نیز باید بررسی شود.

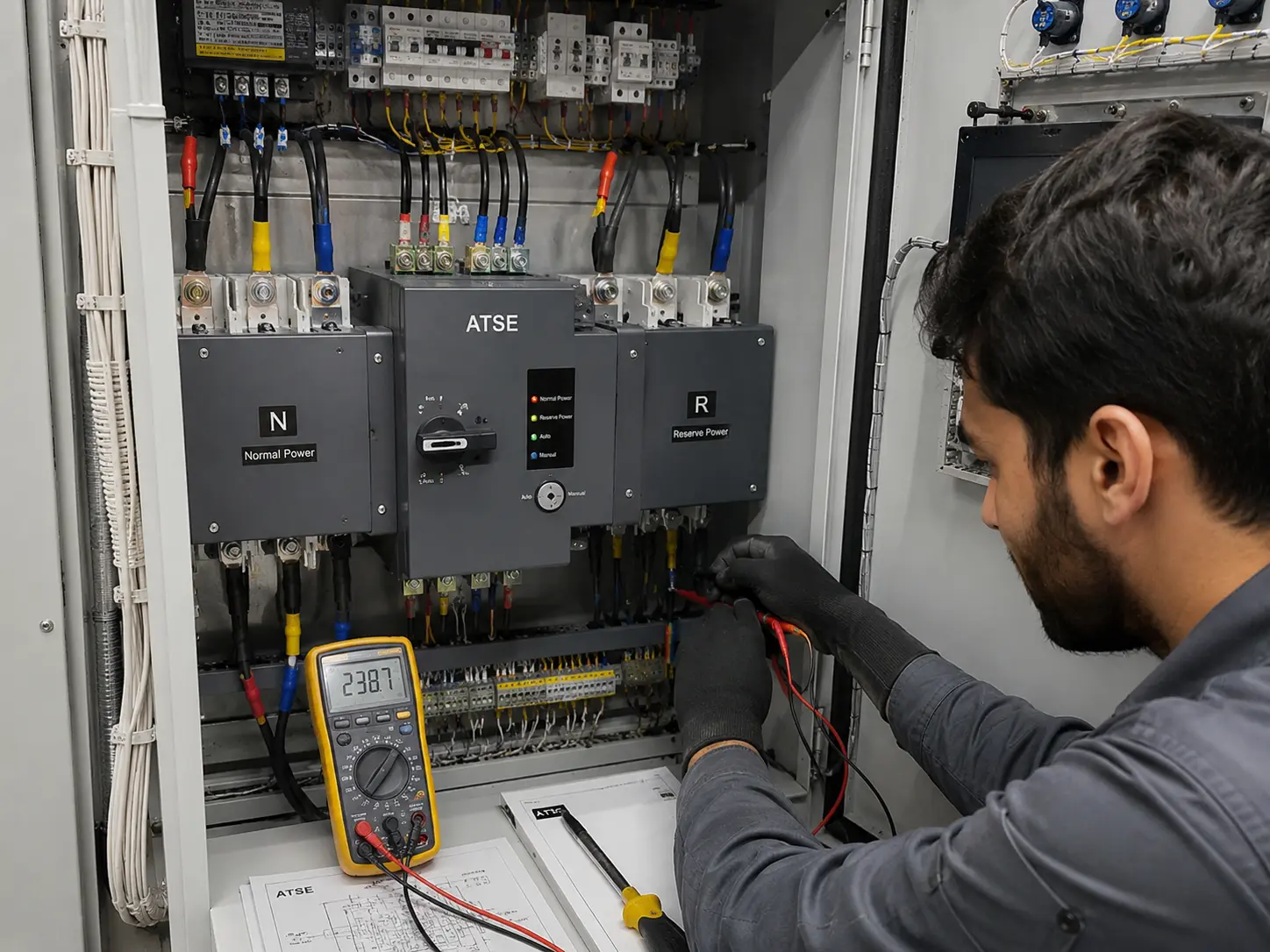

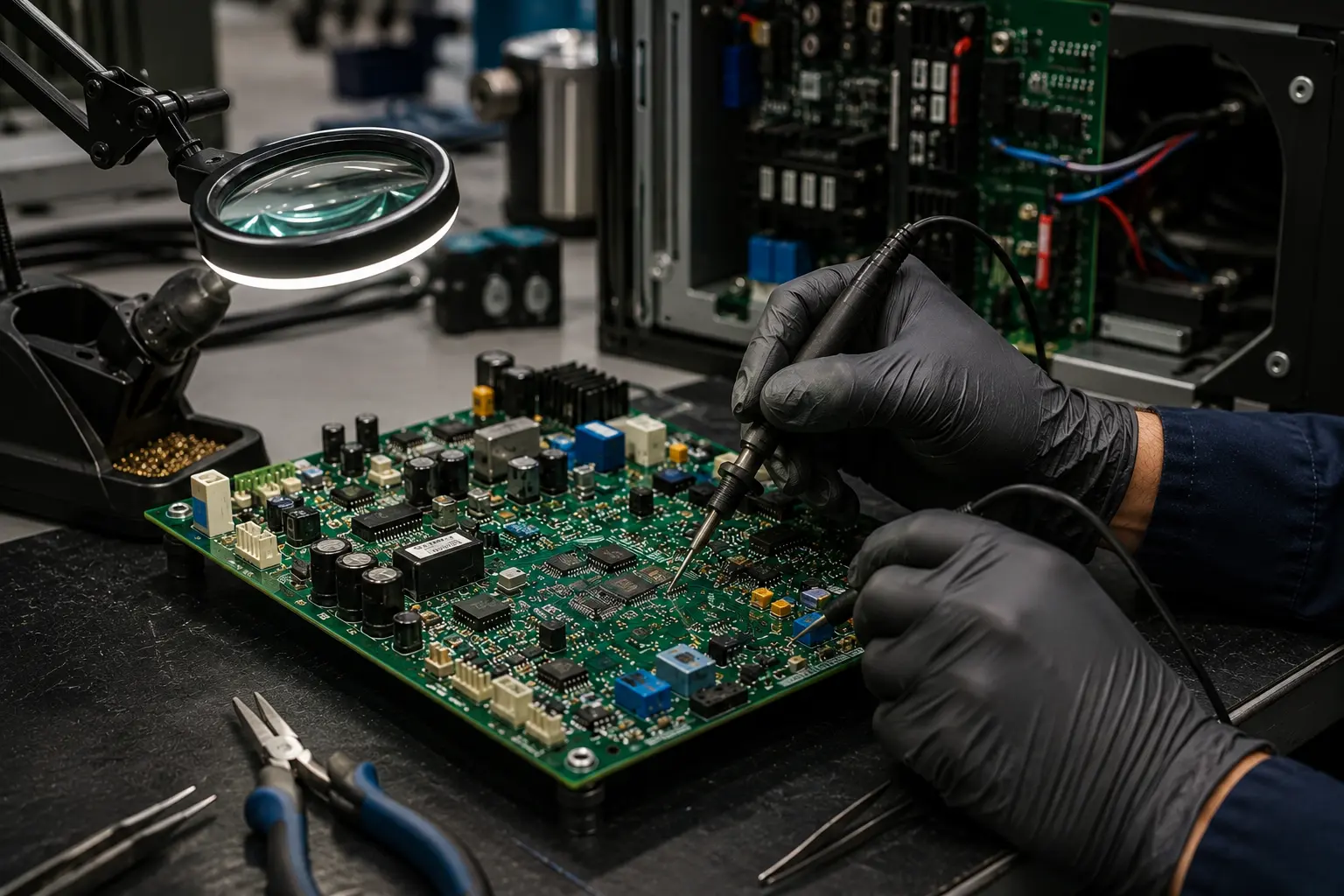

۱۰. خرابی سنسورها یا تابلو کنترل
در ژنراتورهای دارای کنترلر دیجیتال، اطلاعات مختلفی از طریق سنسورها دریافت و پردازش می‌شود.
اگر سنسور، سیم‌کشی یا کنترلر دچار مشکل شود، ممکن است اطلاعات اشتباه به سیستم کنترل منتقل شود یا عملکرد ژنراتور از حالت عادی خارج شود.
نمایشگر تابلو کنترل میتواند در این شرایط سرنخ‌های مهمی ارائه کند. ثبت خطاها، مشاهده ولتاژ و فرکانس و بررسی وضعیت هشدارها میتواند به تشخیص سریع‌تر مشکل کمک کند.
آیا نوسان ولتاژ دیزل ژنراتور خطرناک است؟
شدت و نوع نوسان اهمیت زیادی دارد.
افت یا افزایش کوتاه‌مدت ولتاژ در زمان ورود یک بار میتواند بخشی از رفتار طبیعی سیستم باشد؛ اما نوسان شدید یا مداوم موضوع متفاوتی است.
ادامه‌دار بودن نوسان ولتاژ ممکن است روی تجهیزاتی مانند:
- موتورهای الکتریکی
- پمپ‌ها
- کمپرسورها
- تجهیزات کنترلی
- سیستم‌های کامپیوتری
- تجهیزات مخابراتی
- دستگاه‌های حساس صنعتی
تأثیر بگذارد.
به همین دلیل اگر نوسان به شکل مداوم تکرار می‌شود، بهتر است علت آن قبل از ادامه کار دستگاه مشخص شود.
چگونه علت نوسان ولتاژ دیزل ژنراتور را پیدا کنیم؟
عیب‌یابی باید مرحله‌به‌مرحله انجام شود. یک روش منطقی برای بررسی مشکل میتواند شامل موارد زیر باشد:
مرحله اول؛ بررسی وضعیت کلی موتور
ابتدا دور موتور، صدای کارکرد، دود، دمای موتور و وضعیت هشدارهای دستگاه بررسی می‌شود.
مرحله دوم؛ اندازه‌گیری فرکانس
اگر فرکانس نیز همراه با ولتاژ تغییر میکند، احتمال وجود مشکل در دور موتور یا سیستم کنترل دور بیشتر مورد توجه قرار می‌گیرد.
مرحله سوم؛ بررسی ولتاژ فازها
ولتاژ فازها باید اندازه‌گیری و با یکدیگر مقایسه شود تا مشخص شود نوسان در تمام خروجی‌ها وجود دارد یا فقط یک فاز دچار مشکل است.
مرحله چهارم؛ بررسی بار
باید مشخص شود نوسان دقیقاً چه زمانی رخ می‌دهد. اگر با روشن شدن یک مصرف‌کننده مشخص آغاز می‌شود، آن تجهیز و نحوه توزیع بار باید بررسی شود.
مرحله پنجم؛ بررسی AVR و سیستم تحریک
در صورتی که موتور و بار مشکل مشخصی نداشته باشند، AVR، سیستم تحریک و مدارهای مرتبط بررسی می‌شوند.
مرحله ششم؛ بررسی آلترناتور و اتصالات
در صورت نیاز، سیم‌پیچ‌ها، ترمینال‌ها، کابل‌ها و سایر بخش‌های آلترناتور مورد بررسی قرار می‌گیرند.
این ترتیب باعث می‌شود به جای تعویض حدسی قطعات، مسیر عیب‌یابی بر اساس نشانه‌های واقعی پیش برود.

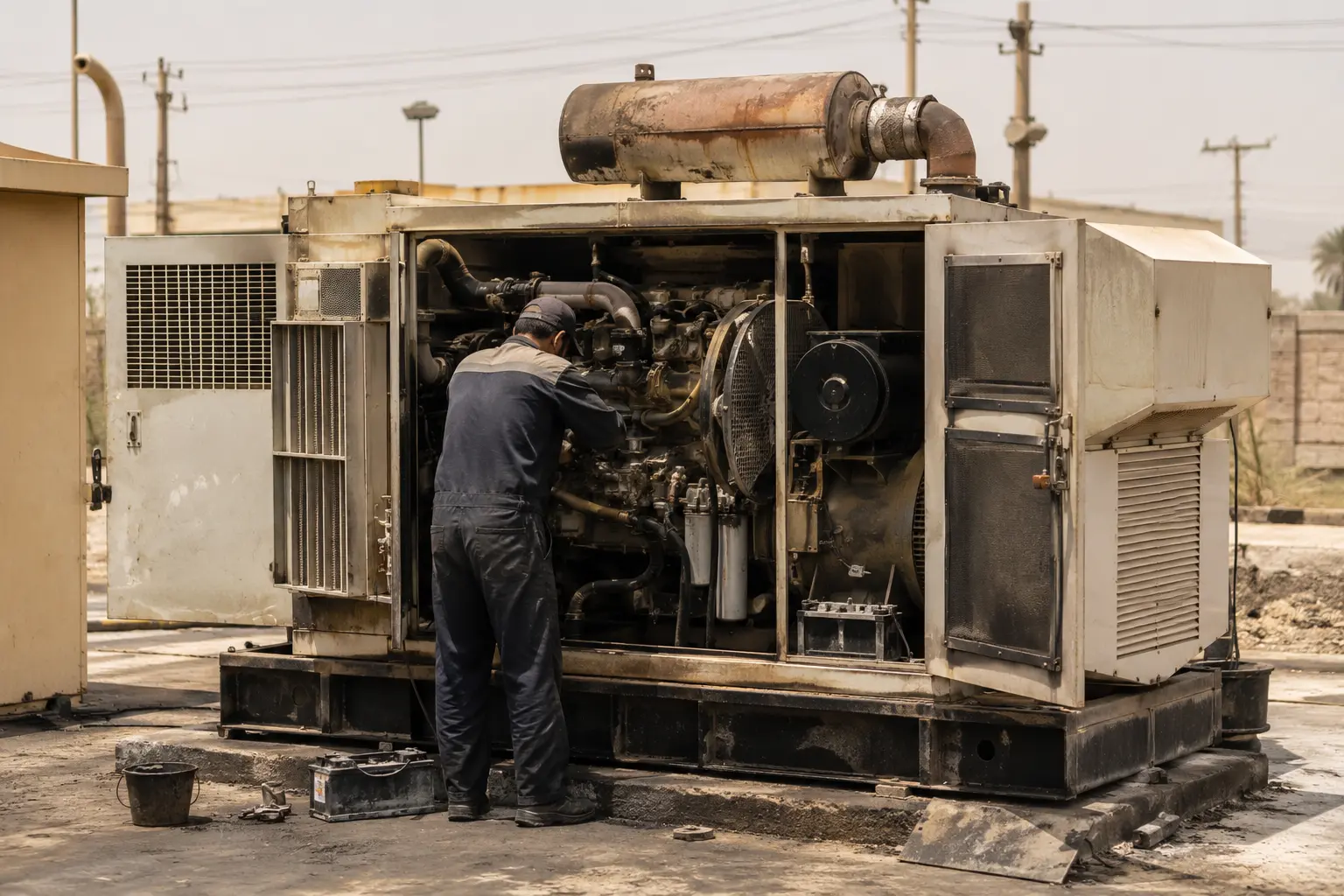

نوسان ولتاژ در دیزل ژنراتورهای صنعتی اهواز
در اهواز بخش قابل توجهی از کاربرد دیزل ژنراتورها مربوط به محیط‌های صنعتی، کارگاه‌ها، پروژه‌های ساختمانی، مراکز تجاری و مجموعه‌هایی است که به برق اضطراری یا برق مستقل نیاز دارند.
در این محیط‌ها ژنراتور ممکن است برای مدت طولانی کار کند و در معرض گرمای بالا، گردوغبار و تغییرات مداوم بار قرار داشته باشد. چنین شرایطی باعث می‌شود نگهداری صحیح بخش‌های مکانیکی و الکتریکی اهمیت بیشتری پیدا کند.
اگر یک ژنراتور در اهواز دچار نوسان ولتاژ شده است، بهتر است فقط به تنظیم AVR اکتفا نشود. بررسی کامل موتور، دور، فرکانس، بار، آلترناتور، تابلو کنترل و سیستم تحریک میتواند از تکرار مشکل جلوگیری کند.
تعمیر دیزل ژنراتور در اهواز برای مشکل نوسان ولتاژ
وقتی دیزل ژنراتور در اهواز دچار نوسان ولتاژ می‌شود، تشخیص محل دقیق ایراد مهم‌تر از تعویض سریع یک قطعه است.
ایران ژنراتور در زمینه خدمات مرتبط با دیزل ژنراتور فعالیت دارد و برای مشکلاتی مانند نوسان ولتاژ، عیب‌یابی سیستم برق، بررسی آلترناتور، AVR، تابلو کنترل و سایر بخش‌های مرتبط می‌توان از خدمات این مجموعه استفاده کرد.
در چنین مواردی، بررسی دقیق وضعیت ژنراتور میتواند مشخص کند که مشکل از سیستم کنترل ولتاژ است، بار به شکل نامناسب توزیع شده، دور موتور پایدار نیست یا بخش‌هایی از آلترناتور نیاز به تعمیر دارند.

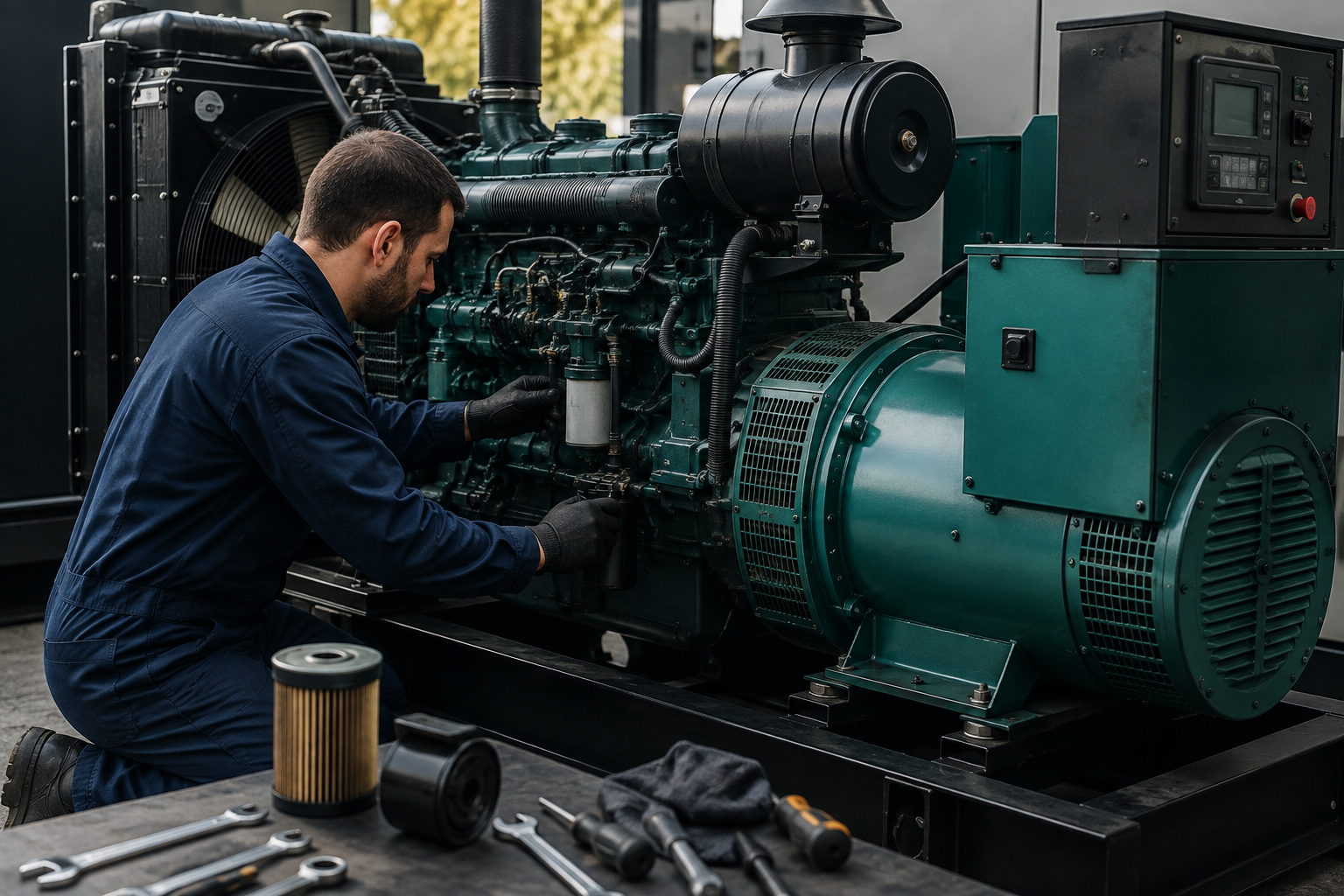

چگونه از نوسان ولتاژ دیزل ژنراتور جلوگیری کنیم؟
جلوگیری از بسیاری از مشکلات ناپایداری ولتاژ با سرویس منظم و بررسی دوره‌ای امکان‌پذیر است.
برخی اقدامات مهم عبارت‌اند از:
- سرویس منظم موتور دیزل
- تعویض به‌موقع فیلترهای مصرفی
- بررسی سیستم سوخت‌رسانی
- کنترل دور موتور و گاورنر
- بررسی عملکرد AVR
- بررسی سیستم تحریک
- کنترل اتصالات و ترمینال‌ها
- اندازه‌گیری دوره‌ای ولتاژ و فرکانس
- بررسی تعادل بار بین فازها
- بررسی وضعیت تابلو کنترل
- تست عملکرد ژنراتور در شرایط مختلف بار
- جلوگیری از کارکرد طولانی در شرایط نامناسب
به‌خصوص اگر ژنراتور فقط در زمان قطع برق مورد استفاده قرار می‌گیرد، بهتر است در فواصل مشخص راهاندازی و عملکرد آن بررسی شود. ممکن است یک ایراد کوچک مدت‌ها پنهان بماند و درست در زمان نیاز به دستگاه خود را نشان دهد.
جمع‌بندی
نوسان ولتاژ دیزل ژنراتور همیشه به معنی خرابی یک قطعه مشخص نیست. AVR، سیستم تحریک، گاورنر، دور موتور، آلترناتور، اتصالات، تابلو کنترل و حتی نحوه توزیع بار میتوانند در ایجاد این مشکل نقش داشته باشند.
اگر نوسان فقط برای مدت کوتاهی هنگام ورود بار اتفاق می‌افتد، شرایط با حالتی که ولتاژ به صورت مداوم بالا و پایین می‌شود متفاوت است. به همین دلیل بررسی زمان شروع نوسان، اندازه‌گیری ولتاژ و فرکانس و بررسی رفتار موتور و بار، بخش مهمی از فرآیند عیب‌یابی محسوب می‌شود.
برای مجموعه‌هایی که در اهواز و خوزستان از دیزل ژنراتور استفاده می‌کنند، سرویس دوره‌ای و رسیدگی به علائم اولیه میتواند از تبدیل یک ایراد کوچک به خرابی جدی‌تر جلوگیری کند. ایران ژنراتور نیز برای خدمات مرتبط با تعمیر و عیب‌یابی دیزل ژنراتور در اهواز قابل استفاده است.
سوالات متداول
علت اصلی نوسان ولتاژ دیزل ژنراتور چیست؟
خرابی یا تنظیم نبودن AVR، نوسان دور موتور، مشکل گاورنر، تغییرات شدید بار، نامتعادل بودن فازها، ایراد سیستم تحریک، خرابی آلترناتور و مشکلات اتصالات از دلایل احتمالی هستند.
آیا خرابی AVR باعث نوسان ولتاژ می‌شود؟
بله، AVR نقش مهمی در تنظیم ولتاژ دارد و خرابی یا عملکرد نادرست آن میتواند باعث ناپایداری ولتاژ شود. با این حال قبل از تعویض AVR باید سایر بخش‌های مرتبط نیز بررسی شوند.
چرا با روشن شدن یک دستگاه صنعتی ولتاژ ژنراتور افت میکند؟
مصرفکنندههایی مانند موتور، پمپ و کمپرسور هنگام راهاندازی میتوانند جریان بالایی دریافت کنند. اگر افت ولتاژ شدید یا طولانی باشد، توان ژنراتور، عملکرد موتور، گاورنر، AVR و شرایط بار باید بررسی شود.
آیا نوسان دور موتور میتواند باعث نوسان ولتاژ شود؟
بله. تغییرات دور موتور میتواند روی فرکانس و عملکرد کلی ژنراتور اثر بگذارد و به همین دلیل هنگام بررسی نوسان ولتاژ، دور موتور و گاورنر نیز باید کنترل شوند.
علت نوسان ولتاژ یک فاز در دیزل ژنراتور چیست؟
ممکن است مشکل از توزیع نامتعادل بار، کابل و اتصالات، ترمینال‌ها یا بخش‌هایی از آلترناتور باشد. اندازه‌گیری هر سه فاز برای تشخیص دقیق ضروری است.
برای تعمیر نوسان ولتاژ دیزل ژنراتور در اهواز چه کاری باید انجام داد؟
ابتدا باید مشخص شود نوسان از موتور و دور، بار، AVR، سیستم تحریک، آلترناتور یا مدار خروجی ایجاد می‌شود. پس از مشخص شدن علت، قطعه یا بخش معیوب تعمیر یا در صورت نیاز تعویض می‌شود.
